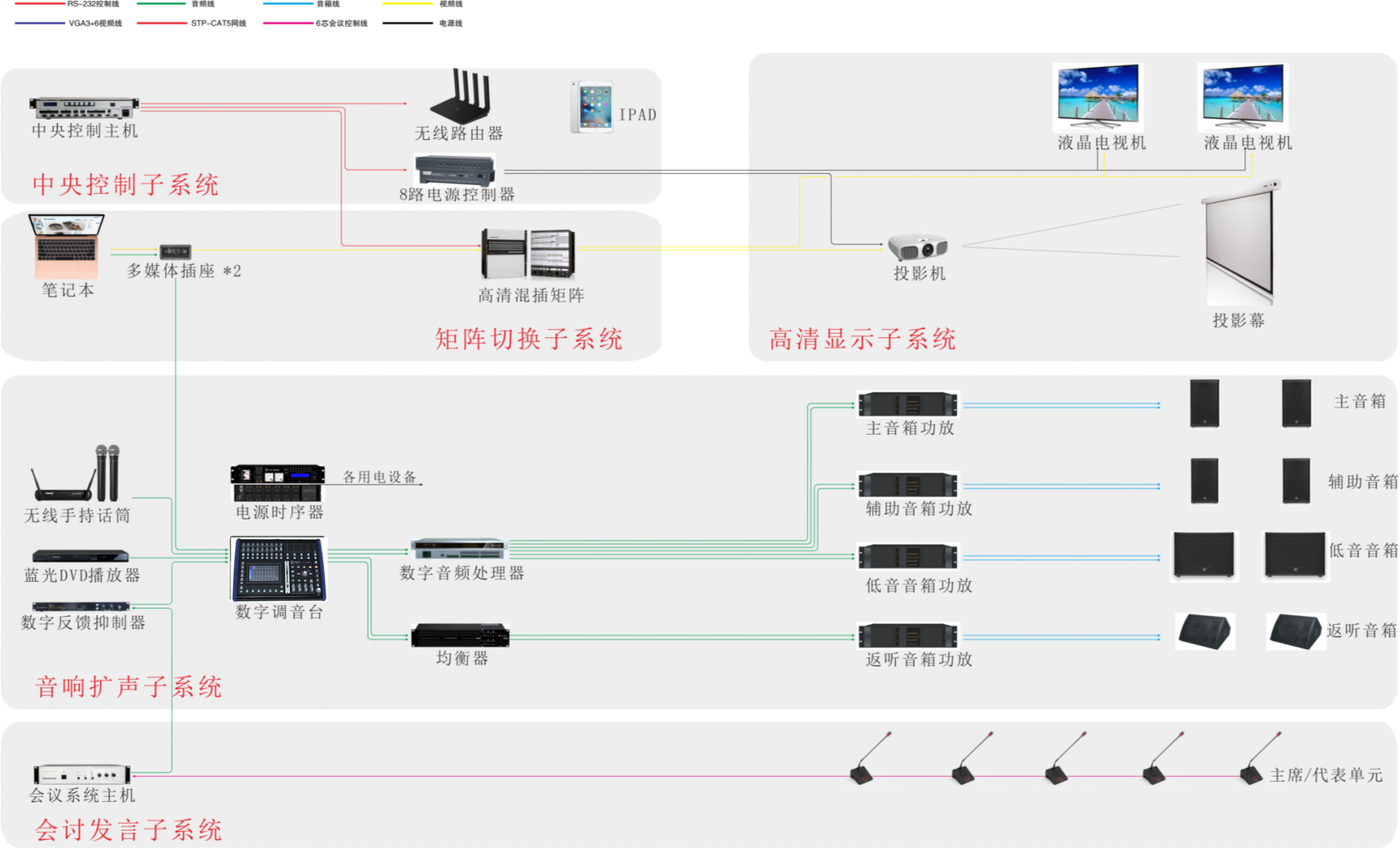

功能劃分
根據用戶需求設計需求，本次設計我們主要是根據多年的設計經驗，實現會議室的多媒體會議功能，滿足簡潔流暢的會議過程、逼真?zhèn)魃竦穆犛X(jué)效果、清晰舒適的視頻顯示、智能的攝像跟蹤、媒體音視頻信號源矩陣切換和中央集成控制等要求
音響擴聲系統
會議室面積約xx平方，長x米，寬x米。根據會議室面積音響系統設置設計如下： 1、設計2只300W主音箱加4只200W輔助音箱作為會場擴聲，現場聲壓級達到國家一級標準，滿足現場會議擴聲的使用需求 2、功放功率嚴格按照音箱功率的1.3~1.5倍配置，2只主音箱（由1臺2*400W功放驅動），4只輔助音箱（由2臺2*300W功放驅動） 3、調音臺、音頻處理器、反饋抑制器、均衡器各1臺 4、設無線話筒1套，用于會議主持、用移動發言
會討發言系統
會議室設計數字會議發言系統，發言單元采用手拉手方式連接。根據會議室布局和需求設計如下： 1、數字會議主機1臺（數字網線傳輸會議主機） 2、主席發言單元1只（獨立反饋抑制功能；內置獨立可調DSP芯片；可進行討論和投票表決、可通過面板進行簽到） 3、代表發言單元5只（獨立反饋抑制功能；內置獨立可調DSP芯片；可進行討論和投票表決、可通過面板進行簽到） 4、會議延長線使用網線即可 1、會議發言主機1臺（6芯線） 2、主席發言單元1只（桌面安裝，手拉手連接） 3、代表發言單元5只（桌面安裝，
中央控制系統
通過中央控制系統，實現整個會議系統的集中控制，點擊觸摸屏就能實現各種視頻信號的快速切換、攝像系統控制、大屏幕投影系統顯示、以及窗簾收放等一系列功能。該系統配置如下： 1、中央控制主機1臺，負責整個會場信令控制 2、控制軟件1套，安裝在觸控屏上 3、電源控制器1臺，控制設備的上下電 4、觸控屏1臺，移動控制終端 5、無線路由器1臺，主機與觸控屏之間的互動橋梁
會討發言系統
會議室設計數字會議發言系統，發言單元采用手拉手方式連接。根據會議室布局和需求設計如下： 1、數字會議主機1臺（數字網線傳輸會議主機） 2、主席發言單元1只（獨立反饋抑制功能；內置獨立可調DSP芯片；可進行討論和投票表決、可通過面板進行簽到） 3、代表發言單元5只（獨立反饋抑制功能；內置獨立可調DSP芯片；可進行討論和投票表決、可通過面板進行簽到） 4、會議延長線使用網線即可 1、會議發言主機1臺（6芯線） 2、主席發言單元1只（桌面安裝，手拉手連接） 3、代表發言單元5只（桌面安裝，
信號切換系統
通過信號切換系統，實現整個會議系統視頻信號的切換與顯示，當會場內具有多個視頻源或多個顯示設備時候，此時需要使用矩陣。該系統配置如下： 1、混插矩陣機箱1臺，插入各種視頻接口的輸入輸出卡 2、4路HDMI輸入卡1塊 3、4路HDMI輸出卡1塊 4、4路VGA輸入卡1塊 5、4路VGA輸出卡1塊 6、HDMI信號延長器3對

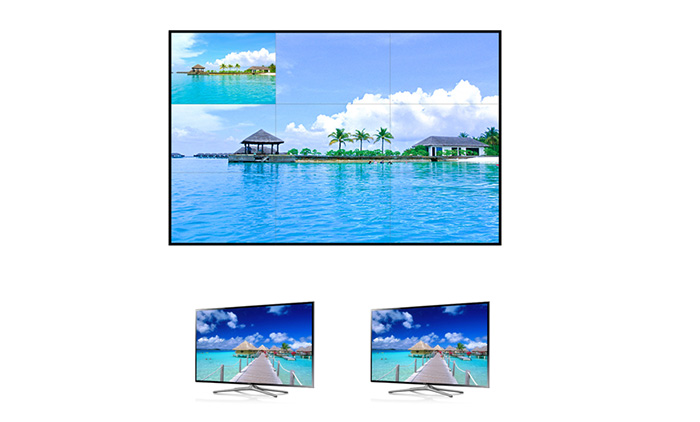

高清顯示子系統
會議中，傳遞和交換資料都是非常重要的功能，也經常會使用到投影系統進行演示，甚至是進行影象、動畫的播放。最基本的顯示設備是投影幻燈；然后還有電視、監視器、投影電視等，它們可以播放預錄節目的錄像帶和直接來自攝像機的圖像，已經成為高效系統的不可缺少的組成部分。
視頻顯示系統主要是結合音響系統，以大屏幕顯示圖像和文字信息等內容，配以音頻擴聲以及聲像處理等方式，以滿足現代會議越來越高的視聽要求。要求視頻系統具有覆蓋全面、高亮度、高分辨率、畫面清晰、動態切換、容易控制、操作簡單等特點。
音響擴聲子系統

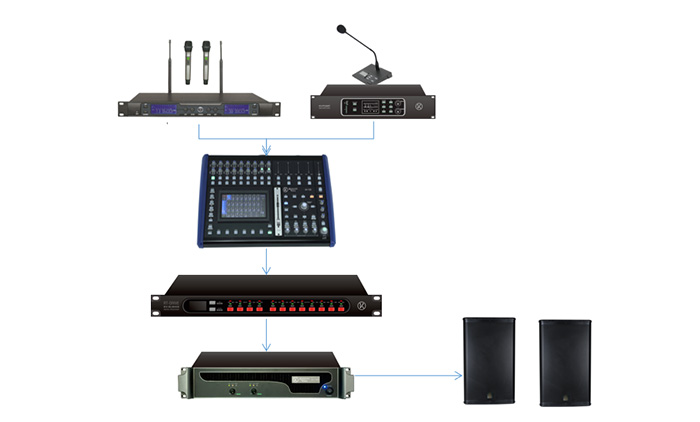

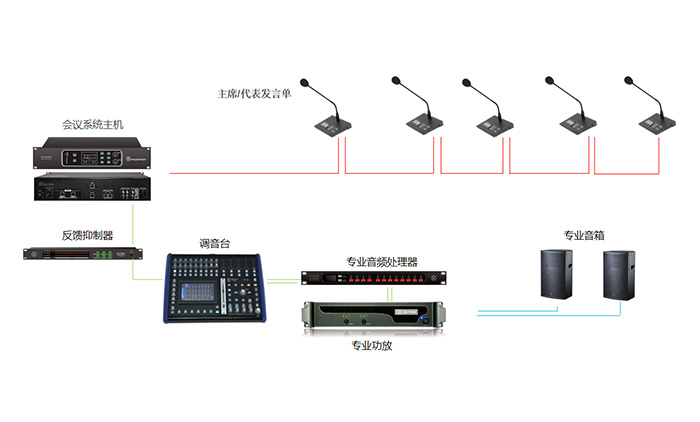

會議室的音響擴聲系統主要由三大部分組成：聲源、音頻處理設備、功放及揚聲器系統。整個系統選用同類產品中音色優美的高檔次音響器材為主組成音響系統，通過計算會議室的音響場地系數進行設計，保證會議室每個角落的聲場聽覺均勻，沒有出現失真、偏音、混音、回響等不良音響效果。
聲源：主要包括數字會議發言單元、無線話筒、會議話筒、DVD影碟機多媒體電腦等聲源設備，可播放影音圖像。
音頻處理設備：是會議擴聲中的核心設備,可進行多路音頻信號混合放大、切換、高低音調節、效果補償控制、音量大小調整、錄音、放音使用

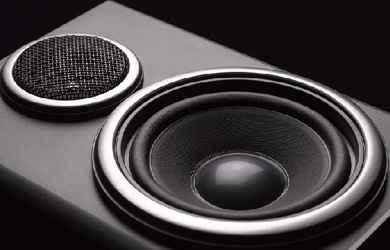

功放及揚聲器：整個擴聲系統的音質及聲場均勻性主要取決于揚聲器的品質和布置方式。不同類型的揚聲器需要配置不同的功放。
會討發言子系統

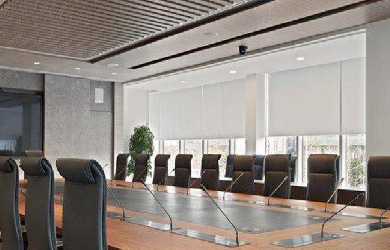

數字會議系統包括數字會議討論系統、數字會議表決系統、IC卡簽到系統及會議攝像跟蹤系統。并配置完善的管理軟件，既可以簡化會場設備，又可以隨意擴充功能，是一套集多種功能于一體的會議設備。一般由于會議系統主機，主席/代表發言單元及會議延長線等設備組成。
會討發言子系統
1、數字會議系統具有先進先出、普通模式、自由模式、申請發言多種模式管理；
2、數字會議系統單元多元化，具有桌面式、嵌入式、討論、帶表決多種單元可選；
3、會議主席所使用的發言設備可控制其它代表的發言過程，可選擇允許發言、拒絕發言或終止發言。它還具有話筒優先功能，可使正在進行的代表發言暫時靜止；
4、發言麥采用進口咪頭和配套的專業音頻處理設備，有效的提高了話筒的拾音距離和嘯叫處理能力，兩只話筒同時開啟使用時不僅不會出現嘯叫的現象，反而進一步增強話筒的拾音距離；
5、數字會議系統配合專業的擴聲設備和音頻處理設備使用整個會場的效果更佳，拾音距離更遠，音質更清晰，是各類會議室的最佳選擇。
中央控制子系統

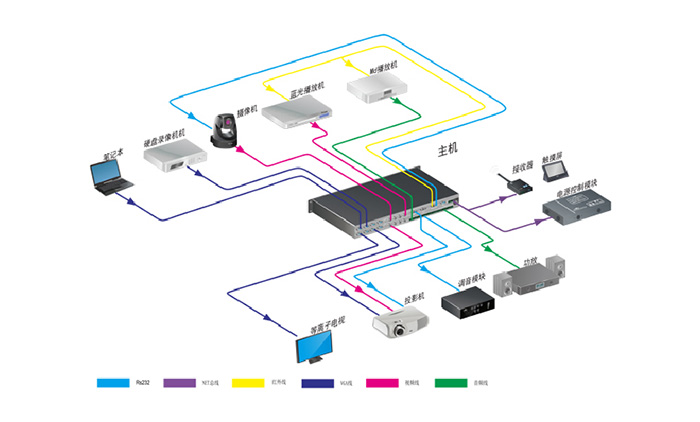

中央控制系統是指對聲、光、電等各種設備進行集中控制的設備。它應用于多功能會議廳、指揮控制中心等，用戶可用按鈕式控制面板、觸摸屏等設備，通過中央控制系統軟件控制投影機、視頻矩陣、影碟機、攝像機等設備。系統一般由中央控制主機，電源管理模塊，音量處理模塊，紅外學習及發射模塊以及觸控屏和無線路由器組成。

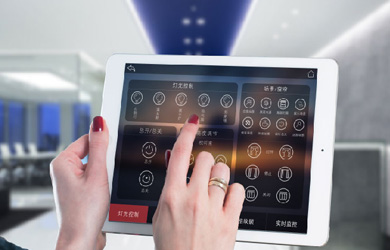

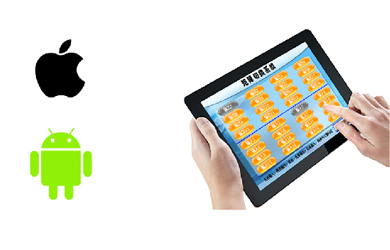

為滿足會場的智能化控制，集中控制系統以Ipad作為人機交互平臺，將會議室的的音視頻媒體矩陣、電源控制器、投影屏幕、投影機、擴音設備等進行集中控制。
·靈活多樣的系統控制方式可選
·分級別權限控制
·無地域限制控制
·一臺ipad完成所有設備集中控制
矩陣切換子系統

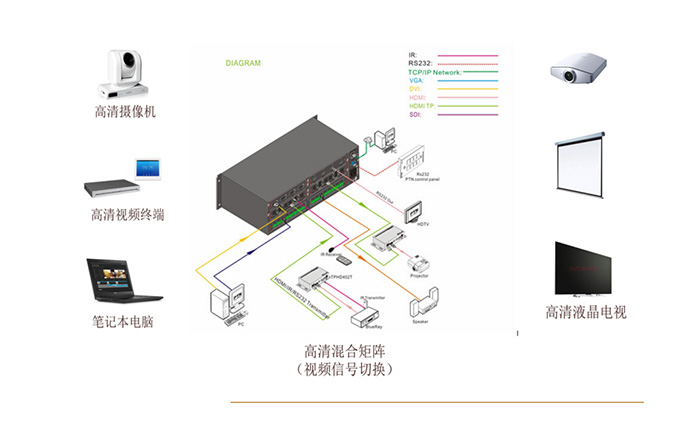

信號矩陣切換系統是專門為音、視頻信號的顯示切換而設計的高性能智能矩陣系統。它是保證一個多媒體系統高清視頻信號質量和信號充分共享的重要子系統。
如：DVD、攝像頭、錄像機若干臺和投影機、顯示器、監視器若干臺之間的切換。信號切換系統一般是由混插矩陣機箱以及各種類型接口的輸入輸出卡組成，信號傳輸距離過長會增加延長器。
